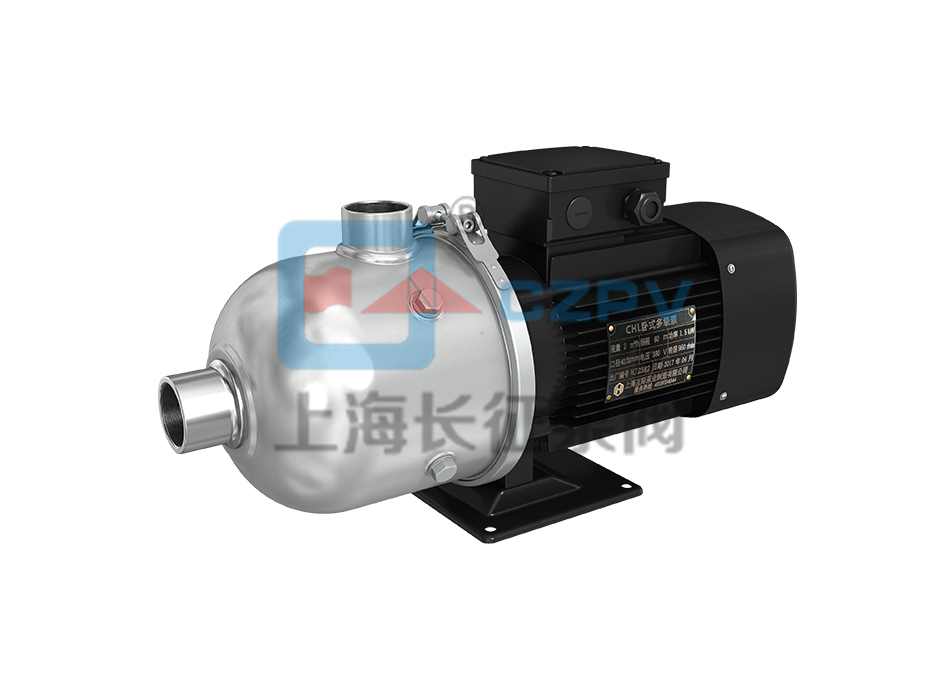

CHL轻型卧式多级离心泵简介
上海长征泵阀生产的CHL系列不锈钢多级离心泵多用于家庭的中央空调循环以及工业上的传输液体。比如矿物质水、软水、净化系统、清油等介质的增压和循环。适用于自来水到工业液体的各种介质，适合不同温度，不同流量的和压力范围。配卧式加长轴电机，轴向吸入，径向排出。泵的过流部件均为不锈钢冲压成形。产品是一种适应范围广，高效节能水泵。
CHL轻型卧式多级离心泵应用范围
CHL，CHLK和CHLF(T)型泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。也是循环水泵的一种
·小型中央空调循环
·冷却系统
·工业清洗
·水处理(水的净化)
·水产养殖
·施肥/计量系统
·环境应用
CHL轻型卧式多级离心泵工作条件
稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
z大环境温度：+40℃
z大运作压力：10巴
z大进口压力受z大运作压力限制
介质酸碱性：PH4~9
电机
电机为全封闭，风冷式二极电机
防护等级：IP55
绝缘等级：F
标准电压，
50Hz：
1×220-240V
3×220-240V
380-415V
60Hz：
1×220-240V
3×220-240V
380-415V
| 型号 | 扬程(m) | 流量(m3/h) | 电机功率(KW) |
| CHL2-20 | 14 | 2 | 0.37 |
| CHL2-30 | 21 | 2 | 0.55 |
| CHL2-40 | 28 | 2 | 0.55 |
| CHL2-50 | 35 | 2 | 0.55 |
| CHL2-60 | 42 | 2 | 0.75 |
| CHL4-20 | 15 | 4 | 0.55 |
| CHL4-30 | 22 | 4 | 0.75 |
| CHL4-40 | 30 | 4 | 0.75 |
| CHL8-10 | 8.5 | 8 | 0.75 |
| CHL8-20 | 17 | 8 | 0.75 |
| CHL8-30 | 25.5 | 8 | 1.1 |
| CHL8-40 | 34 | 8 | 1.5 |
| CHL8-50 | 42.5 | 8 | 2.2 |
| CHL12-10 | 9.5 | 12 | 0.75 |
| CHL12-20 | 19.5 | 12 | 1.2 |
| CHL12-30 | 29.5 | 12 | 1.8 |
| CHL12-40 | 39.5 | 12 | 2.4 |
| CHL12-50 | 50 | 12 | 3 |
| CHL16-10 | 10 | 16 | 1.1 |
| CHL16-20 | 21 | 16 | 2.2 |
| CHL20-10 | 9.5 | 20 | 1.1 |
| CHL20-20 | 21 | 20 | 2.2 |
| CHL20-30 | 33 | 20 | 4 |
