KCB 2CY齿轮油泵 不锈钢齿轮式润滑泵 防爆化工泵

KCB.2CY型齿轮式输油泵产品概述:

1、本型泵适用于输送各种有润滑性的液体,温度不高于70°C。
如需输送200°C高温,可同本公 司联系,另配用耐高温材料即可,粘度为5x10_5~15x10.3m2/s。
2、本型泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体;
如汽油、 苯等(如该泵采用铜齿轮,可用于汽油;
如该泵采用不锈钢,可输送_般腐蚀性液体)。

KCB.2CY型齿轮式输油泵结构
(1)本型号是卧式回转泵,主要有泵体、齿轮' 轴承座' 安全阀' 轴承及密封装置等机件组成。
(2)泵体、轴承座等为灰铸铁件,齿轮用优质碳素钢材制作,亦可根据用户特殊需要用铜材料 或不锈钢材料制作。
(3)轴承座上有一填料函室,起轴向密封作用。KCB-300-960型泵采用机械密封装置,轴承采 用单列向心球轴承。
KCB-18.3~83.3型泵采用二个耐油像胶圈和中间衬隔的一个挡圈组成, 调节压紧盖上的两只螺母来调节密封的程度,轴承采用铜基粉末含油轴承。
另外,本系列 泵均可采用弹1注好、耐高温和彳担晶、化学性质稳定且有自润滑性能的柔性石墨作为填料密封。
(4)泵内装有安全阀,当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲 击时,安全阀就会自动打开;
卸除部分或全部的高压液体回到低压腔,从而对泵及管道起 至IJ安全保护作用o
(5)用弹性联轴器直k与驱动电机联接,并安装在公共铸铁底盘上。

KCB.2CY型齿轮式输油泵特性:
(1)本系列泵结构简单紧凑,使用和保养方便。
(2)本系列泵具有良好的自吸性能,故每次开泵前不须灌入液体。
(3)本系列泵的润滑是靠输送的液体而自动达到的,故曰常工作时无须另加润滑液。
(4)利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在泵工作中受到不可避 免的液压冲击时,能起到良好的缓冲作用。

KCB.2CY型齿轮式输油泵型号选型产品性能参数

型号规格

吸入及排出管口径
(寸)

转速
(r/min)

流量
(L/min)

功率
(kw)

排出压力
(Mpa)

允许吸上真空度
(m)

2CY1.1/14.5-2(KCB-18.3)

3/4 ″

1450

18.3

1.5

1.45

5

2CY2/14.5-2(KCB-33.3)

3/4 ″

1450

33.3

2.2

1.45

5

2CY3.3/3.3-2(KCB-55)

1 ″

1450

55

1.5

0.33

5

2CY3.3/5-2(KCB-55)

1 ″

1450

55

2.2

0.33

5

2CY5/3.3-2(KCB-83.3)

1 1 / 2″

1450

83.3

2.2

0.33

5

2CY5/5-2(KCB83.3)

1 1 / 2″

1450

83.3

3

0.50

5

2CY8/3.3-2(KCB200)

2 ″

1450

200

4

0.33

5

2CY12/1.3-2(KCB200)

2 ″

1450

200

4

0.13

5

2CY12/3.3-2(KCB200)

2 ″

1450

200

5.5

0.33

5

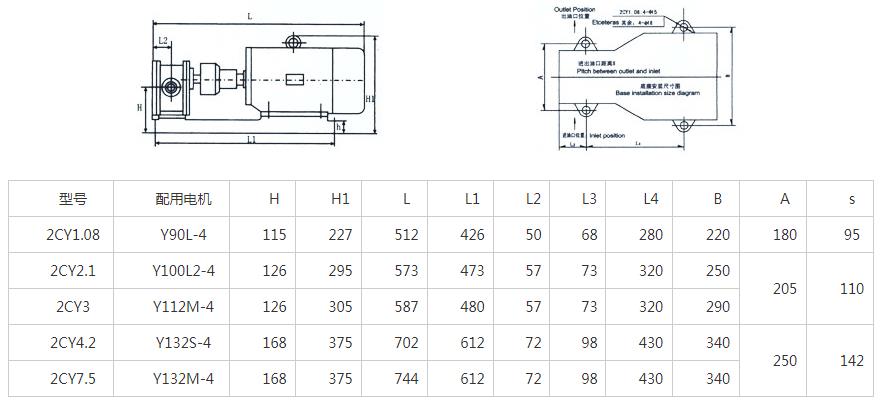

KCB.2CY型齿轮式输油泵安装尺寸

KCB.2CY型齿轮式输油泵安装尺寸

KCB.2CY型齿轮式输油泵使用注意事项
1、安装
a. 安装前应检查泵在运输中是否受到损坏,如电机是否受潮、泵进出口的防尘盖是否损坏而使污物进入泵腔内部等。
b. 安装管道前应先对管道内壁用清水或蒸气清洗干净。
安装时应避免使管道的重量由泵来承担,以免影响泵的精度及寿命。
c. 油泵应尽量靠近油池;管道各联接部位不得漏气、漏液,否则会发生吸不上液体的现象。
d. 为防止颗粒杂盾等污物进入泵内,应在吸入口安装金属过滤网,过滤精度为30目/in,过滤面积应大于进油管横截面积三倍以上。
e. 进出口管路建议安装真空表及压力表,以便监视泵的工作状态。
f. 当油池较深、吸油管路较长或介质粘度较高而造成真空度过高时,可将进油管加粗一挡。
吸油管路较长时还应安装底阀。
2、工作前的检查
a. 泵的各紧固件是否牢固。
b. 主动轴转动是否轻重均匀一致。
c. 进出管道的阀门是否打开。
d. 泵的旋转方向是否符合要求。
e. 初次使用前应向泵内注入适量介质。
3、工作时的维护
a. 注意泵的压力表及真空表的读数应符合该泵所规定的技术规范以内。
b. 当泵在运转中有不正常的噪音或温升过高时,应立即停泵检查。
c.  一般情况下,不得任意调整安全阀,如需调整时,要用仪器校正。
使安全阀的截止压力为泵
d. 额定压力的1.5-2倍。
4、泵的停止
a. 切断电源。
b. 关闭进出管道阀门。
