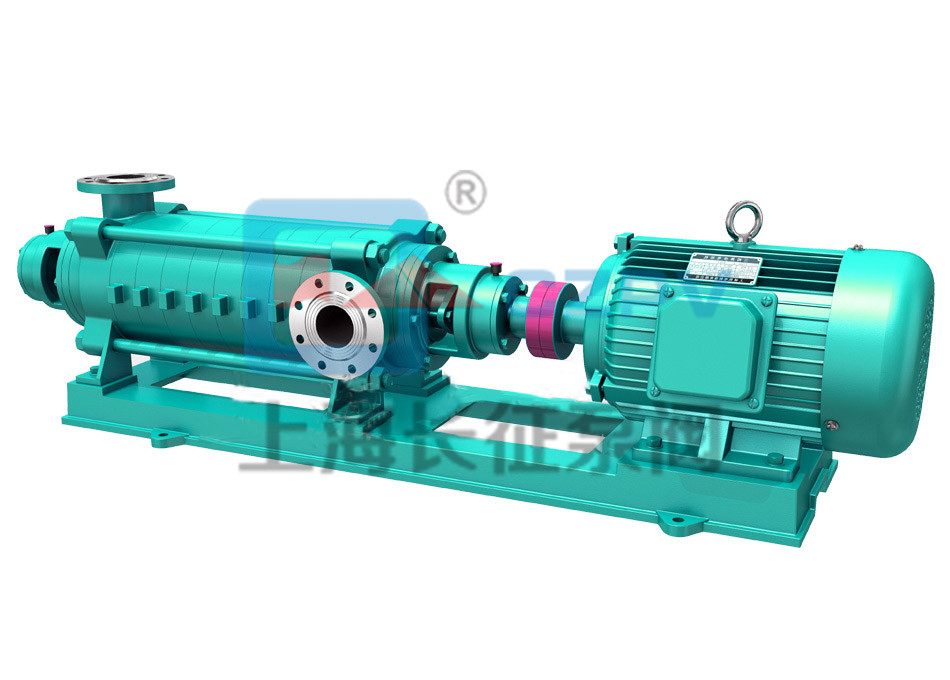

查看原图TSWA型卧式多级离心泵简介
上海长征泵阀专业生产TSWA型多级离心泵是老型号TSW型泵的更新产品，供输送80以下的清水及物理化学性质类似于水的其它液体之用，适用于工厂、城市、矿山给排水，具有高效率、汽蚀性能好、振动小、噪音低、运行平稳等优点。
TSWA型卧式多级离心泵用途
TSWA型卧式多级离心泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远距离输水,生产工艺循环中用水,暖通空调循环、生活用水等多种用途和循环水泵适用范围。
TSWA型卧式多级离心泵运行环境
1、适合于输送清水及物理化学性质类似清水的物质，其固体不溶物体积不超过单位体积0.1％，粒度≤2mm；
2、介质温度：-15℃-80℃；
3、工作压力：系统压力≤3.0MPa；即：系统压力=入口压力+泵工作时的压力≤3.0MPa；
4、周围环境的温度应低于40℃，相对湿度应不超过95％；
5、由于本型泵主要不见均为铸铁材质，因此所输送介质应无强腐蚀性。注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
|
型号 |
级数 |
流量Q |
扬程 H （m） |
电机功率 （KW） |
真空吸程 HS米 |
|
| （m3/h） | （L/S） | |||||
| 50TSWA | 2 | 18 | 5 | 18.4 | 2.2 | 7.2 |
| 3 | 18 | 5 | 27.6 | 3 | ||
| 4 | 18 | 5 | 36.8 | 4 | ||
| 5 | 18 | 5 | 46 | 5.5 | ||
| 6 | 18 | 5 | 55.2 | 5.5 | ||
| 7 | 18 | 5 | 64.4 | 7.5 | ||
| 8 | 18 | 5 | 73.6 | 7.5 | ||
| 9 | 18 | 5 | 82.8 | 7.5 | ||
| 75TSWA | 2 | 36 | 10 | 23 | 5.5 | 7.2 |
| 3 | 36 | 10 | 34.5 | 7.5 | ||
| 4 | 36 | 10 | 46 | 11 | ||
| 5 | 36 | 10 | 57.5 | 11 | ||
| 6 | 36 | 10 | 69 | 15 | ||
| 7 | 36 | 10 | 80.5 | 15 | ||
| 8 | 36 | 10 | 92 | 18.5 | ||
| 9 | 36 | 10 | 103.5 | 18.5 | ||
| 100TSWA | 2 | 69 | 19.2 | 31.2 | 11 | 7 |
| 3 | 69 | 19.2 | 46.8 | 15 | ||
| 4 | 69 | 19.2 | 62.4 | 22 | ||
| 5 | 69 | 19.2 | 78 | 30 | ||
| 6 | 69 | 19.2 | 93.6 | 30 | ||
| 7 | 69 | 19.2 | 109.2 | 37 | ||
| 8 | 69 | 19.2 | 124.8 | 45 | ||
| 9 | 69 | 19.2 | 140.4 | 45 | ||
| 125TSWA | 2 | 90 | 25 | 43.2 | 22 | 6.8 |
| 3 | 90 | 25 | 64.8 | 30 | ||
| 4 | 90 | 25 | 86.4 | 45 | ||
| 5 | 90 | 25 | 108 | 55 | ||
| 6 | 90 | 25 | 129.6 | 75 | ||
| 7 | 90 | 25 | 151.2 | 75 | ||
| 8 | 90 | 25 | 172.8 | 90 | ||
| 9 | 90 | 25 | 194.4 | 90 | ||
| 150TSWA | 2 | 155 | 43 | 60 | 45 | 7.7 |
| 3 | 155 | 43 | 90 | 75 | ||
| 4 | 155 | 43 | 120 | 90 | ||
| 5 | 155 | 43 | 150 | 110 | ||
| 6 | 155 | 43 | 180 | 132 | ||
| 7 | 155 | 43 | 210 | 155 | ||
| 8 | 155 | 43 | 240 | 180 | ||
| 9 | 155 | 43 | 270 | 180 | ||
